CT12350 Okamžitý elektrický ohrievač vody PCBA

CT12350 Okamžitý elektrický ohrievač vody PCBA

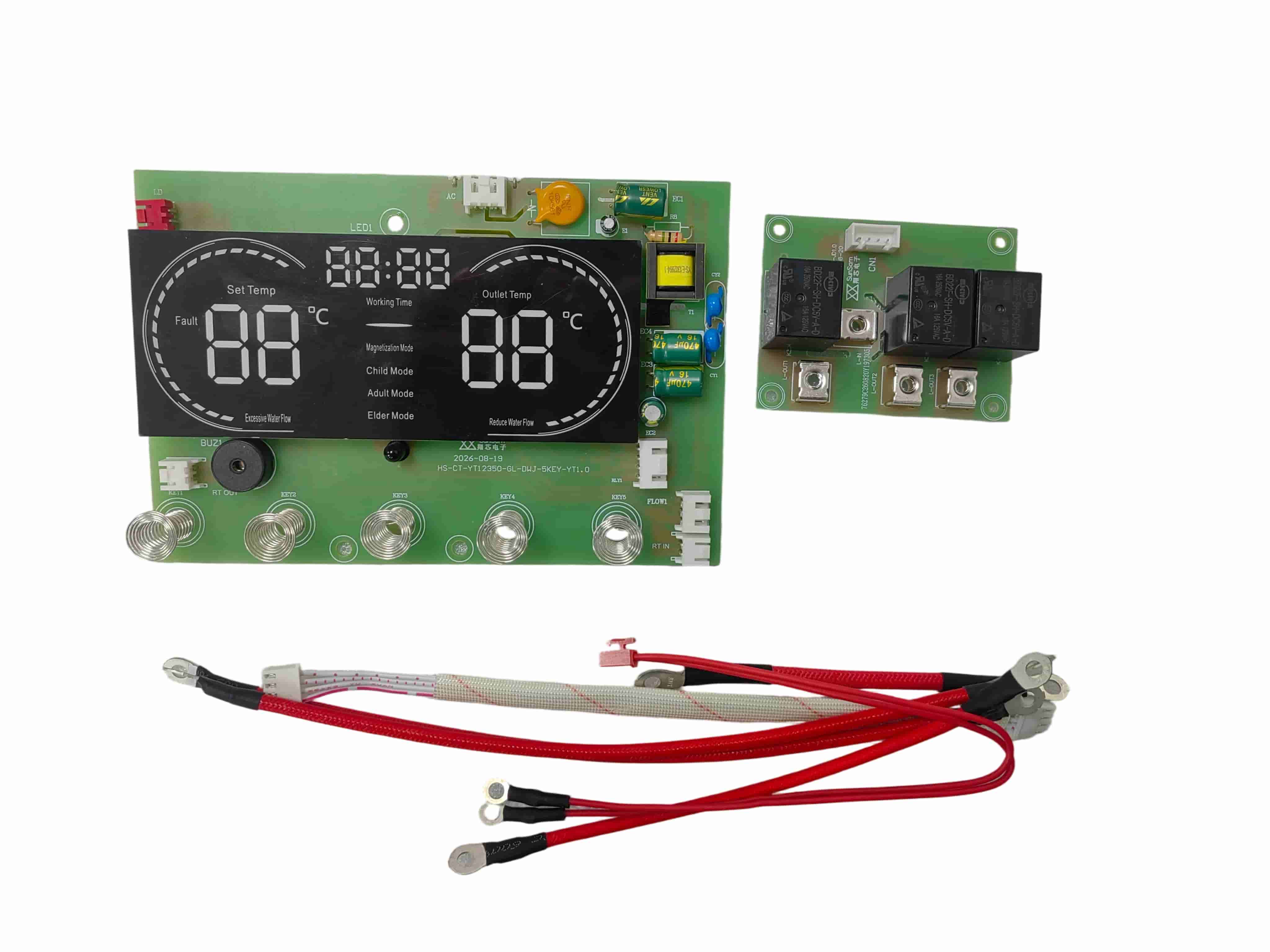

Okamžitý elektrický ohrievač vody PCBA CT12350 je integrované riadiace riešenie vyvinuté pre systémy okamžitého ohrevu vody 220 V, 6 kW. Kombinuje stupňovité riadenie ohrevu, detekciu prietoku vody, reguláciu teploty, ovládanie LED displeja a viacero funkcií ochrany proti poruchám na jednej PCBA.

CT12350, navrhnutý pre domáce okamžité elektrické ohrievače vody a prispôsobené teplovodné spotrebiče, podporuje prispôsobenie hardvéru, firmvéru, displeja a rozhrania pre rôzne projekty OEM a ODM.

Regulácia vykurovania 6 kW so siedmimi úrovňami výkonu

Testovaná verzia spínaného zdroja pracuje od AC 150–280 V pri 50 Hz. Pri menovitom napätí AC 220 V podporuje PCBA maximálne vykurovacie zaťaženie 6 000 W a riadi tri skupiny vykurovacích výkonov.

K dispozícii je sedem úrovní výkonu, ktoré poskytujú flexibilnejšiu reguláciu teploty:

- Úroveň 1: 1 400 W

- Úroveň 2: 2 200 W

- Úroveň 3: 2 400 W

- Úroveň 4: 3 600 W

- Úroveň 5: 3 800 W

- Úroveň 6: 4 600 W

- Úroveň 7: 6 000 W

Viacúrovňový dizajn vykurovania umožňuje regulátoru zvoliť vhodný výkon podľa prevádzkového režimu, teploty vody a potreby vykurovania.

Inteligentné riadenie konštantnej teploty

Riadiaca doska ohrievača vody CT12350 poskytuje nastaviteľný teplotný rozsah 30–55 °C. Na detekciu teploty a spätnú väzbu riadenia sa používa teplotný snímač 50 kΩ NTC.

V režime AI PCBA automaticky vyberie vhodnú úroveň výkonu a cieľovú teplotu podľa teploty vstupnej vody. Naprogramované nastavenia teploty AI sú v rozsahu od 39 °C do 45 °C pri podmienkach vstupnej teploty zaznamenaných v protokole o teste.

Pre pohodlnú obsluhu sú k dispozícii aj tri teplotné režimy:

- Detský režim: 38°C

- Režim pre dospelých: 42 °C

- Režim Senior: 45 °C

Regulátor podporuje automatickú kalibráciu a pamäť parametrov konštantnej teploty. Na základe zaznamenaných testov vzoriek pri vstupnej teplote 25 °C a prietokoch 1,5 l/min a 3 l/min, nameraná výstupná teplota zostala v rozmedzí približne ±2 °C pri testovaných nastavených hodnotách.

Aktivácia prietoku vody a pohotovostné ovládanie

PCBA spustí proces riadenia ohrevu, keď zistený prietok vody dosiahne približne 1,5 l/min. Ohrev sa zastaví, keď prietok klesne na približne 1,3 l/min.

Keď sa nezistí žiadny prietok vody, ovládač sa po približne dvoch sekundách prepne do pohotovostného režimu. Displej možno znova aktivovať stlačením tlačidla alebo obnovením prietoku vody. Táto regulačná logika pomáha koordinovať prevádzku vykurovania so skutočnou potrebou vody.

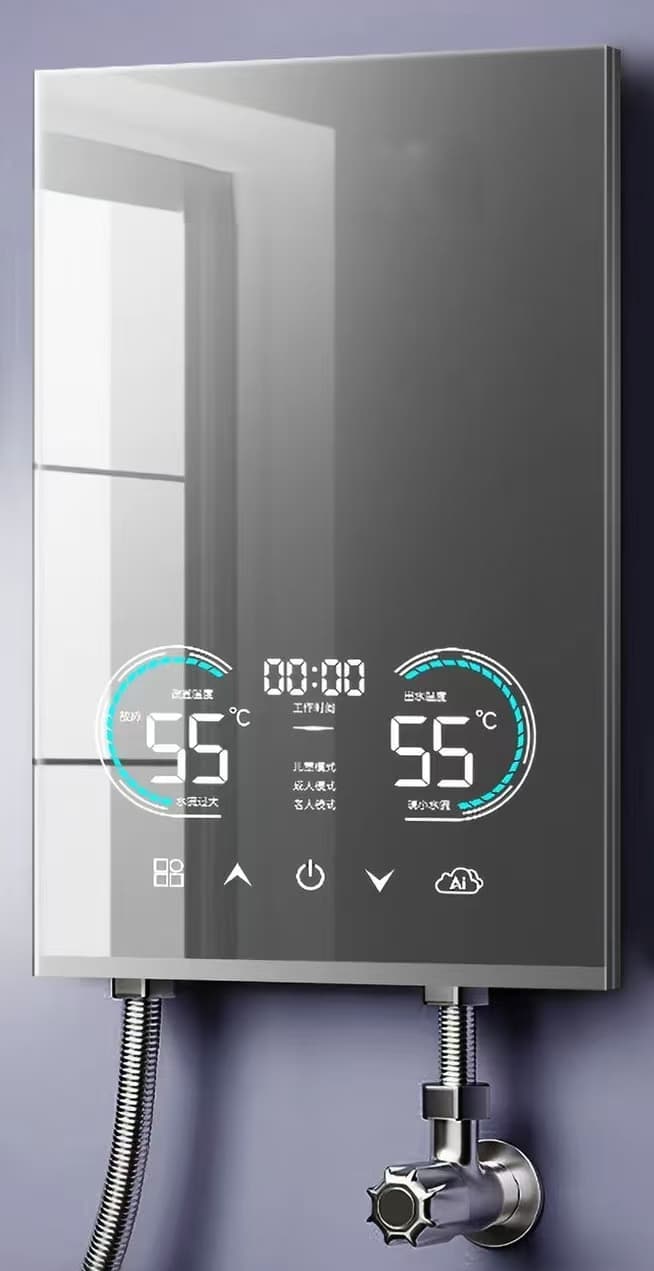

Dotykové ovládanie a LED displej

Okamžitý elektrický ohrievač vody PCBA CT12350 poskytuje päť hlavných ovládacích tlačidiel:

- Moc

- Zvýšenie teploty alebo výkonu

- Zníženie teploty alebo výkonu

- AI

- Voľba režimu

Rozhranie dotykového ovládania môže fungovať cez povrchovo namontovaný 4 mm sklenený panel alebo 2 mm plastový panel, čo umožňuje výrobcovi spotrebiča vyvinúť rôzne dizajny predného panela.

LED displej môže zobrazovať:

- Teplota vody na výstupe

- Nastavte teplotu

- Prevádzková doba

- Stav kúrenia

- Stav zapnutia

- Zvolený prevádzkový režim

- Chybové kódy

Ikony na displeji a rozloženie rozhrania je možné upraviť podľa vzhľadu produktu a požiadaviek zákazníka.

Viaceré funkcie ochrany proti poruchám

CT12350 obsahuje niekoľko funkcií ovládania a diagnostiky porúch pre aplikácie s okamžitým elektrickým ohrievačom vody.

Keď výstupná teplota dosiahne 63°C, regulátor automaticky zníži vykurovací výkon o jeden výkonový stupeň. Ak teplota dosiahne alebo prekročí 65°C, aktivuje sa alarm prehriatia E4 a ohrev sa zastaví. Normálna prevádzka sa môže obnoviť, keď teplota klesne pod 55 °C.

Ovládač tiež podporuje:

- Alarm poruchy úniku E1 a odpojenie kúrenia

- Ochrana proti prerušeniu obvodu alebo skratu snímača teploty na výstupe E2

- Automatické obnovenie po odstránení poruchy snímača teploty

- Zobrazenie chybového kódu pre jednoduchšiu kontrolu a údržbu

Výkon konečnej ochrany závisí od celkového dizajnu spotrebiča, snímačov, kabeláže, vykurovacieho systému a ďalších bezpečnostných komponentov.

Hlavné technické špecifikácie

| Parameter | Špecifikácia |

|---|---|

| Model produktu | CT12350 |

| Typ produktu | Okamžitý elektrický ohrievač vody PCBA |

| Dizajn riadiacej dosky | Izolovaná integrovaná riadiaca doska |

| Prevádzkové napätie | AC 150–280 V, 50 Hz |

| Menovité napätie | AC 220 V |

| Maximálna vykurovacia záťaž | 6 000 W |

| Výstupy riadenia vykurovania | 3 skupiny |

| Úrovne výkonu | 7 úrovní |

| Rozsah nastavenia teploty | 30–55 °C |

| Aktivačný prietok | 1,5 l/min |

| Vypínací prietok | 1,3 l/min |

| Snímač teploty | 50 kΩ NTC pri 25 °C |

| Prednastavené režimy | Dieťa 38°C, dospelý 42°C, senior 45°C |

| Kompatibilita dotykového panela | 4 mm sklenený alebo 2 mm plastový panel |

| Prevádzková teplota | -15°C až 65°C |

| Prevádzková vlhkosť | 10%-95% RH |

Vzorové testovanie a overenie výkonu

Počas overovania vzorky pracovala verzia spínaného zdroja nepretržite osem hodín pri AC 280 V bez abnormálneho výkonu. Systém tiež fungoval osem hodín v testovacom prostredí 65 °C a 90 % relatívnej vlhkosti.

Tieto výsledky sa týkajú testovanej vzorky a špecifikovaných testovacích podmienok. Konečné elektrické, environmentálne a bezpečnostné špecifikácie by sa mali znova overiť po integrácii PCBA do kompletného ohrievača vody zákazníka.

Prispôsobenie OEM a ODM PCBA

CT12350 možno použiť ako referenčnú riadiacu platformu pre prispôsobené projekty okamžitého elektrického ohrievača vody. Dostupné inžinierske a výrobné služby zahŕňajú:

- Dizajn hardvéru PCBA

- Vývoj vstavaného firmvéru

- Prispôsobenie logiky riadenia vykurovania

- Prispôsobenie displeja a dotykového rozhrania

- Prispôsobenie konektora a káblového zväzku

- Prispôsobenie snímača teploty a prietoku

- Zdroj komponentov

- Montáž SMT a DIP

- Funkčné testovanie

- Prototypová a sériová výroba

Na vyhodnotenie projektu môžu zákazníci poskytnúť požadované prevádzkové napätie, vykurovací výkon, rozmery produktu, dizajn displeja, špecifikácie snímača, schému zapojenia a cieľové bezpečnostné normy.

Aplikácie

Riadiaca platforma CT12350 je vhodná pre:

- Elektrické prietokové ohrievače vody pre domácnosť

- Okamžité elektrické ohrievače vody do sprchy

- Kompaktné nástenné ohrievače vody

- teplovodné spotrebiče v kúpeľni a kuchyni

- Prispôsobené systémy OEM a ODM na ohrev vody

Ak vyvíjate 220 V prietokový ohrievač vody a požadujete prispôsobiteľnú 6 kW riadiacu PCBA, kontaktujte SunSam so špecifikáciami vášho produktu, nákresmi alebo existujúcimi vzorkami. Náš inžiniersky tím dokáže vyhodnotiť požiadavky na ovládanie a pripraviť vhodný návrh na vývoj a výrobu PCBA.
