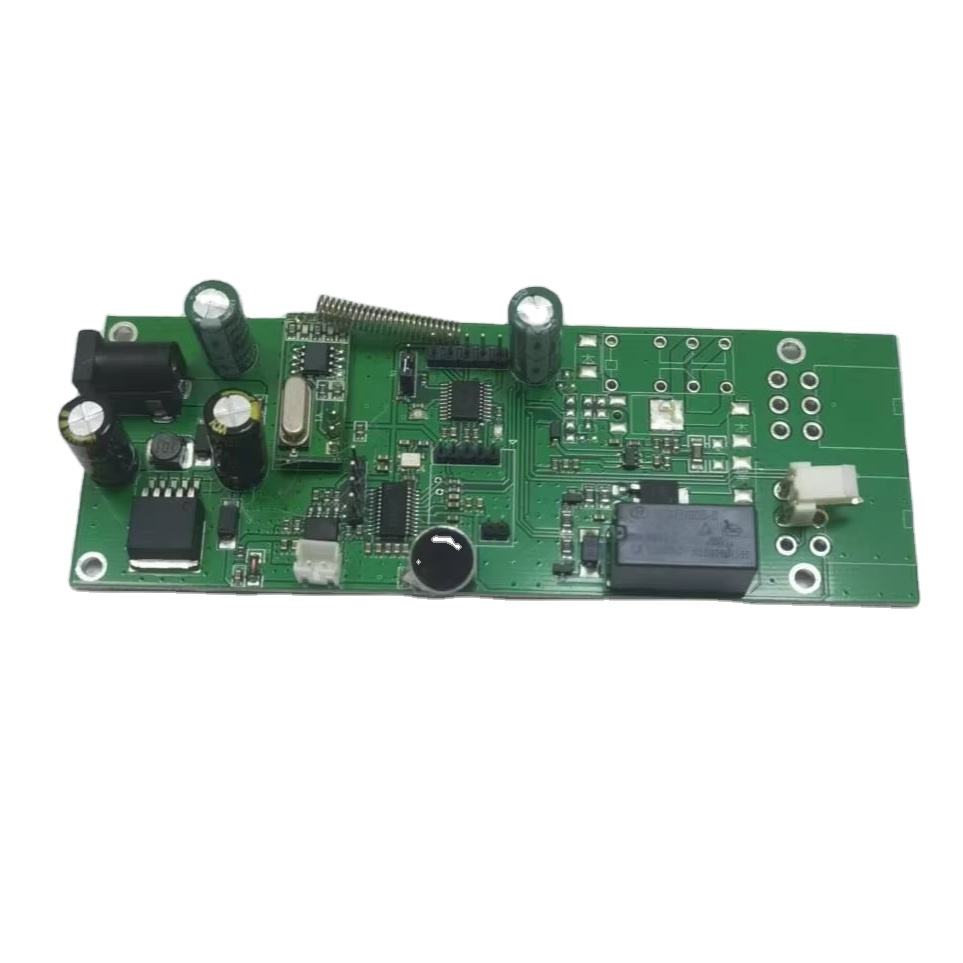

Smart Curtain PCBA

Smart Curtain PCBA - Získajte aplikované možnosti návrhu PCBA v SUNSAM
Čo je inteligentná závesová PCBA?

Smart Curtain PCBA je zostava dosky s plošnými spojmi zodpovedná za ovládanie motora, zmenu smeru, detekciu limitu a manipuláciu s užívateľským vstupom v automatickom závesovom zariadení. Tímy si objednajú PCBA Smart Curtain od spoločnosti SUNSAM a potom sa spoliehajú na ich schopnosť návrhu PCBA zostaviť riadiacu logiku, obvody ovládačov a prepojenia rozhrania tak, aby záves nasledoval príkazy z nástenného spínača, diaľkového ovládača alebo systémov inteligentnej domácnosti. Táto doska slúži ako elektronická riadiaca jednotka, ktorá spája motory, snímače a ďalšie komunikačné moduly a vytvára tak spolupracujúcu pracovnú jednotku.

Základné funkcie v systémoch motorizovaných závesov
Riadenie pohonu a polohy motora
Inteligentné závesy sa pri inteligentnom otváraní a zatváraní spoliehajú na ovládanie motora. Odolná PCBA Smart Curtain sa stará o signály pohonu motora, riadenie smeru a podmienky zastavenia podľa koncového spínača/polohy. Z hľadiska návrhu PCBA ide o usporiadanie obvodov budiča a riadiacich trás tak, aby sa pohybové príkazy stali očakávaným mechanickým pohybom.

Používateľské príkazy a interakcia so systémom
Závesové systémy často prijímajú vstupy z fyzických tlačidiel, diaľkových ovládačov alebo pripojených platforiem. Prispôsobená PCBA Smart Curtain prijíma a prevádza tieto vstupy na činnosti motora. SUNSAM má schopnosť navrhnúť PCBA, ktorá zahŕňa plánovanie smerovania signálov a rozmiestnenia rozhraní, vďaka ktorým bude možné, že keď riadiace vstupy a ovládače motora fungujú spoločne, zákazníci môžu použiť kompaktné kryty pre ich inteligentné závesové PCBA, ktoré sa hodia do akejkoľvek inštalácie.

Úvahy o dizajne a výrobe

Rozloženie dosky a plánovanie rozhrania

Návrh PCBA Smart Curtain vyžaduje výber komponentov, ktoré zodpovedajú zaťaženiu motora, úrovni napätia a potrebám rozhrania. SUNSAM podporuje plánovanie rozloženia riadiacich obvodov a výkonovej časti, ktorá je rovnomerne rozložená, a tiež umiestňuje konektory podľa trás káblov, ktoré boli použité pri montáži závesovej dráhy a motora.

Pracovný postup testovania a montáže

Každý Smart Curtain PCBA pred odoslaním dostal vizuálnu kontrolu aj elektrickú a vyskúšal si svoje funkcie pozostávajúce zo smeru motora, štart/stop a vstupy. Tieto kroky na potvrdenie, že doska funguje podľa konfigurácie pred integráciou do hotového závesového systému.

Prehľad obstarávania a integrácie

Keď výrobcovia kupujú Smart Curtain PCBA, vo všeobecnosti tiež musia zvážiť, že PCBA by mala byť kompatibilná s tým, aký typ motorov je určený pre typ montážnej konštrukcie a bolo určené ovládacie rozhranie. SUNSAM podporuje tento proces a poskytuje Design Doc, Interface Ref, Early Tech Coord, aby sa Smart Curtain PCBA zhodoval so štruktúrou produktu a výrobným plánom.
